介孔材料凭借其高比表面积、有序可调的孔道结构以及易于功能化的特点，在电子信息领域展现出巨大潜力。它不仅能助力制造更微型化、高性能的电子器件，还能推动传感器、能源器件等发展。下面这个表格汇总了其主要应用方向：
介孔材料主要通过以下方式在电子信息领域发挥作用：
l 作为纳米结构的“构筑师”：介孔材料规则的孔道是制备纳米电子器件的理想模板。例如，可以在氨基功能化的有序介孔二氧化硅薄膜中组装金量子点，并结合“自上而下”和“自下而上”的工艺制备单电子晶体管。这种单电子晶体管具有纳米尺寸、极低功耗等优点。
l 充当敏感元件的“放大器”：在传感器应用中，介孔材料巨大的比表面积为敏感物质（如LiCl、聚苯胺等）提供了充足的负载空间，并能与目标分子（如气体、水分子）充分接触。这显著提高了传感器的响应速度和灵敏度。例如，由有机-无机复合材料制成的自序介孔硅酸盐薄膜可用于表面光电压（SPV）型气体传感器，其气体传感特性依赖于介孔膜结构。

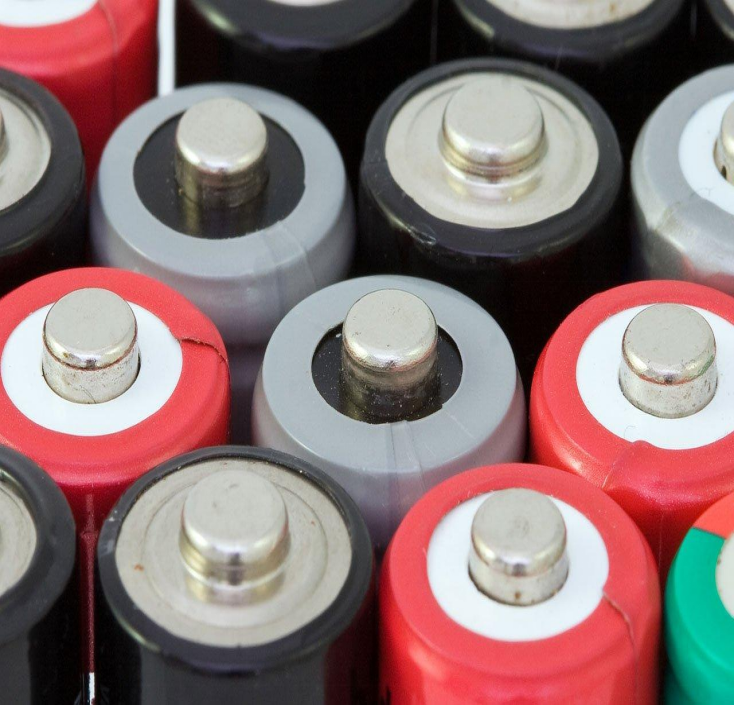

l 成为能源器件的“优化师”：在储能器件如锂电池中，介孔材料（如有序介孔硅碳负极）的孔道不仅提供了高能量密度，其特有的孔结构还能缓冲充放电过程中活性材料（如硅）的体积膨胀，提升电池的循环稳定性。在介电材料方面，固体介孔氧化硅微球作为树脂添加物，能有效降低印刷电路板的能量损耗和介电常数。
